一 概述 :
近年來，能源危機、環境保護和生活水平的提高，都要求節能照明，照明節能已經是全球照明行業經過深思熟慮以后的共同選擇。
隨著社會的不斷進步與科學技術的不斷發展，現在人們越來越關心我們賴以生存的地球，世界上大多數國家也充分認識到了環境對我們人類發展的重要性。各國都在采取積極有效的措施改善環境，減少污染。這其中最為重要也是最為緊迫的問題就是能源問題，要從根本上解決能源問題，除了尋找新的能源，節能是關鍵的也是目前最直接有效的重要措施 ，在最近幾年,通過努力，人們在節能照明技術的研究和產品開發上都取得了巨大的成果。節能照明就是盡可能地減少能源消耗量，生產出與原來同樣數量、同樣質量的照明產品；或者是以原來同樣數量的能源消耗量，生產出比原來數量更多或數量相等質量更好的照明產品。
在人工光環境設計方面，同樣有許多節能手段，首先是確定合理的照明標準和節能標準，我國于2004年12月1日起開始實施最新的《建筑照明設計標準》（GB50034—2004），該標準不僅規定了各類房間與場所所應達到的照明水平，而且還提出了與照度值相對應的照明功率密度（單位面積上的照明安裝功率，含光源、鎮流器或變壓器）值，除住宅外，公共建筑照明功率密度值的相關規定均為強制性條文，這將使我們在設計階段就能有效控制住照明能耗的總量；其次在設備選擇上，應采用高光效的光源，選用發光效率高、配光合理的燈具； 照明作為構成能耗的重要部分，其節能研究應當引起我們更多的重視。
公司簡介：
深圳市歐迪光電科技有限公司您身邊的照明專家！公司是一家專業從事工業照明燈具、LED防爆燈，LED防爆手電筒，LED照明燈具、太陽能照明燈具、無極燈照明燈具、防爆電器的民營單位。歐迪光電是集研發，制造，銷售，于一體的高科技型單位。
公司嚴格照ISO9001國際質量體系認證標準、GB3836-2010《爆炸性氣體環境用電氣設備》標準及其它相關國家標準執行生產檢測。
公司產品以先進的光電學理念為基礎，運用最前沿的科學制造技術，基于對客戶需求信息的深入了解，經過反復實驗驗檢，將技術合理的融入產品設計中，確保每一款產品的性能高度穩定，高效節能，外形美觀精細。
歐迪光電品質改變世界，堅持走專業化發展道路，堅持產品品質質量高于一切。同時快速高效地為客戶提供針對性、定制化的照明解決方案給客戶創造價值。
把握客戶需求，提升品牌價值，提升產品對市場的持久占有率。公司著力培養高素質的職業化管理團隊和專業化員工隊伍，在國內重要城市設立了專業服務中心和專業服務部，營銷和服務網絡將基本覆蓋了中國市場，能夠對客戶的需求、期望和滿意持續地保持敏感，并為客戶提供高績效、專業化和敏捷性的服務。
歐迪光電愿景目標為"全球領先的工業照明燈具及防爆電器最知名品牌供應商"。
未來，深圳市歐迪光電科技有限公司將堅持不解，永不放棄，努力向著公司的愿景目標穩步前行！
通過CCC認證，質量管理體系9001認證，國際環境體系認證ISO4001，國家防爆認證，LED燈種電磁檢測認證，等第三方認證，產品均有檢測報告
公司產品為部分世界500強指定品牌，如廣州地鐵，上海石化，鏈鋼集團，賽輪股份，等等指定品牌之一，選擇歐迪，選擇安全與高品質。
二 照明現狀分析：
照明現狀：現場環境一般，通過現場實地勘察，現有照明系統的整體問題是：使用燈具功率大，能耗高；安裝使用時間久，燈具老化，光源壽命短，頻繁更換光源，工作量大；無法保障現場作業及工作人員的施工作業安全，存在安全隱患。
針對貴單位現場照明系統問題—我公司工程人員考慮原有安裝方案，并嚴格按國家治金行業照明相關標準，在滿足治金行業各種環境照度的前提下，盡量節省能源；同時避免后期改造，給生產帶來不便，同時也避免不必要的人力資源及物資的浪費。
鋼鐵工業是我國改革開放以來經濟發展的重要支柱之一。國家昌盛、經濟騰飛，與鋼鐵工業的迅速崛起密不可分。鋼鐵廠的基礎設施，尤其是照明設施的完善與否，直接影響到鋼鐵生產的工作效率及其經濟效益。

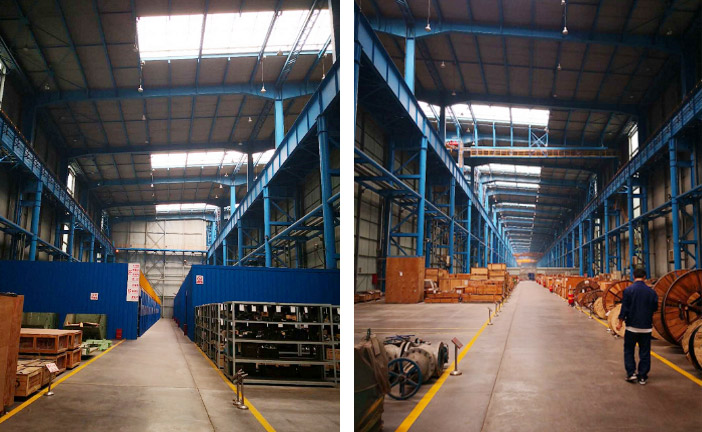

以下為現場圖：
2. 照明方案達成之目的：
A、改善現場照明現狀，為崗位點檢提供便利的照明環境；
B、改善之前頻繁更換燈泡的繁瑣工作程序；
C、降低電耗，響應國家，公司節能降耗的號召。

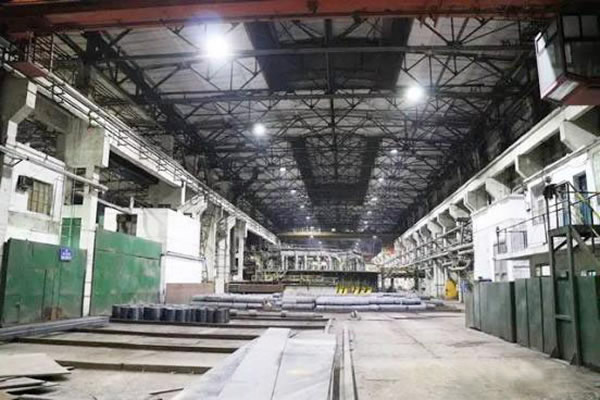

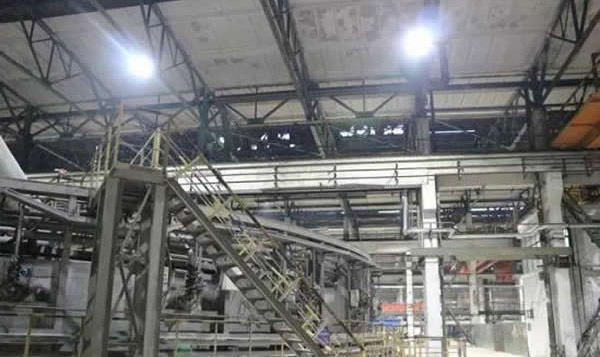

以下為我公司為某特大型鋼鐵企業廠采用我司照明方案改造后實拍
我司用與鋼鐵廠的LED燈，其擁有的高效熱管導熱技術，非常適合于鋼鐵廠高溫環境工作。內部純銅熱管直接與熱源零距離貼合，迅速將光源產生的熱量、以及從環境吸收的熱量傳導至散熱主體，傳熱速度超出鋁制散熱器200倍。
同時可配合智慧照明方案施工，可電腦手機APP控制燈具。需要做智慧照明改造。
三 照度確定,光源選取,燈具選取 ：

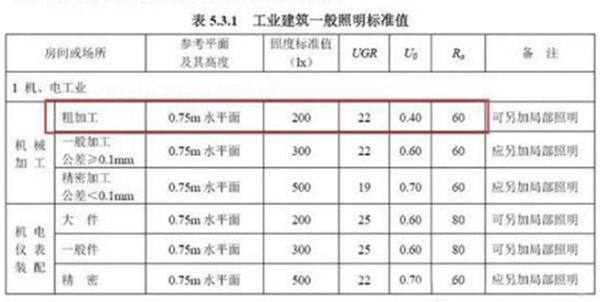

1. 照度設計依據：
2. 光源種類選取（設計依據根據色溫，顯色性，節能性，光效選擇光源種類）：
A北美照明學會（IESNA）推薦的照明標準色溫數據：
|
色表類別 |
色表特征 |
相關色溫(K) |
適用場所舉例 |
|
I |
暖 |
<3300 |
車間局部照明、工廠輔助生活設施等 |
|
II |
中間 |
3300～5300 |
除要求使用冷色、暖色以外的各類車間 |
|
III |
冷 |
>5300 |
高照度水平、熱加工車間等 |
(表1)
B 北美照明學會（IESNA）推薦的照明標準常用光源顯色指數：
|
光源 |
顯色指數（Ra） |
|
普燈(白熾燈) |
100 |
|
日光燈(燈管節能燈) |
65 |
|
汞燈 |
45 |
|
氣體放電燈節能鈉燈HPS |
20 |
|
氣體放電燈節能金素鹵化燈MH |
65 |
|
第四代新型LED |
85 |
Ra數值越接近100，表示顯色性越好(表2)
C：根據上表(1), 表(2)并結合各性能比較如下
1：普燈白熾燈: 價格低， 一點就亮,顯色性好，高效低，,壽命短，不節能，白熾燈的工作原理是將燈絲通電加熱到白熾狀態,利用熱輻射發出可見光的電光源.而在電能利用上,只有1%的電能轉化在光能.大部分轉化熱能,根據國標國標《建筑照明設計標準》不做推薦類產品。
2：汞燈一點就亮,顯色性好,高效低,壽命短,不節能，容易壞。
日光燈(燈管節能燈):光效較高壽命較白熾燈長,光線柔和，但價格貴，光能低，相對在同等功率情況下光效比白熾燈高，更為能力。
3：氣體放電燈金素鹵化燈MH，與氣體放電燈鈉燈HPS:通電在汞和稀有金屬的鹵化物混合蒸氣中產生電弧放電發光的放電燈，高光效可達65流明/瓦，但大部分為不可見光（實際可見光最多為55流明），相對白熾燈節能50％至60％，屬第三代照明光源,無燈絲, 壽命長,其光效高,顯色性較好，節能。
4：我司選用LED光源,其光效高可達120LM流明/瓦,通過特種反光設計，我司整燈光效可達120.4流明/W, 壽命長,且色性好,壽命長,節能效果明顯。
|
名稱 |
優點 |
缺點 |
|
節能燈 |
1. 光效較高
2. 壽命一般
3. 光線柔和 |
1. 價格貴 |
|
金鹵燈 |
1. 光效較高
2. 壽命長 |
1. 須帶鎮流器、觸發器
2. 再次啟動能力差，不能瞬間啟動
3. 電源要求高顯色不好 |
|
鈉燈 |
1. 光效較高
2. 壽命長
|
1. 須帶鎮流器、觸發器
2. 不能瞬間啟動 |
|
LED |
1. 光效高
2. 壽命長，冷光源
3. 啟動性能好 |
1 對散熱要求較高 |
( 表3)
綜合比較,選擇光源應有較好的光色和顯色性,合適的光源發出的光色可營造良好的工作環境，提高工作效率.可選用色溫類別為III，綜合節能,光效，壽命（修護率）等方面考慮選擇顯色性在85左右的LED為主光源。
3. 燈具種類選取（設計依據如下）：
1合理選擇燈具的型號、功率、安裝方式，在滿足照明需求的情況下實現能耗最低。
2良好的照明質量，在照明方面保證作業廠房的正常、安全生產。
3完善的后期照明系統維護服務方案，有效保證照明質量、系統運行的可靠性，解決現場的后顧之憂。
4燈具耐電壓波動的能力強，燈具整體性能穩定，壽命長，免維護且故障率低。
4同時可配合智慧照明施工，電腦APP控制。（可選項）
根椐色溫，顯色性，節能性，光效,燈具的防護性能, 并結合原設計方案,且安全考慮順選擇具有良好防觸電保護和絕緣性能的材料,可選擇GCD-14211三防工礦燈，或GCD-14209三防工礦燈。
4方案所涉及到的產品選型及技術參數

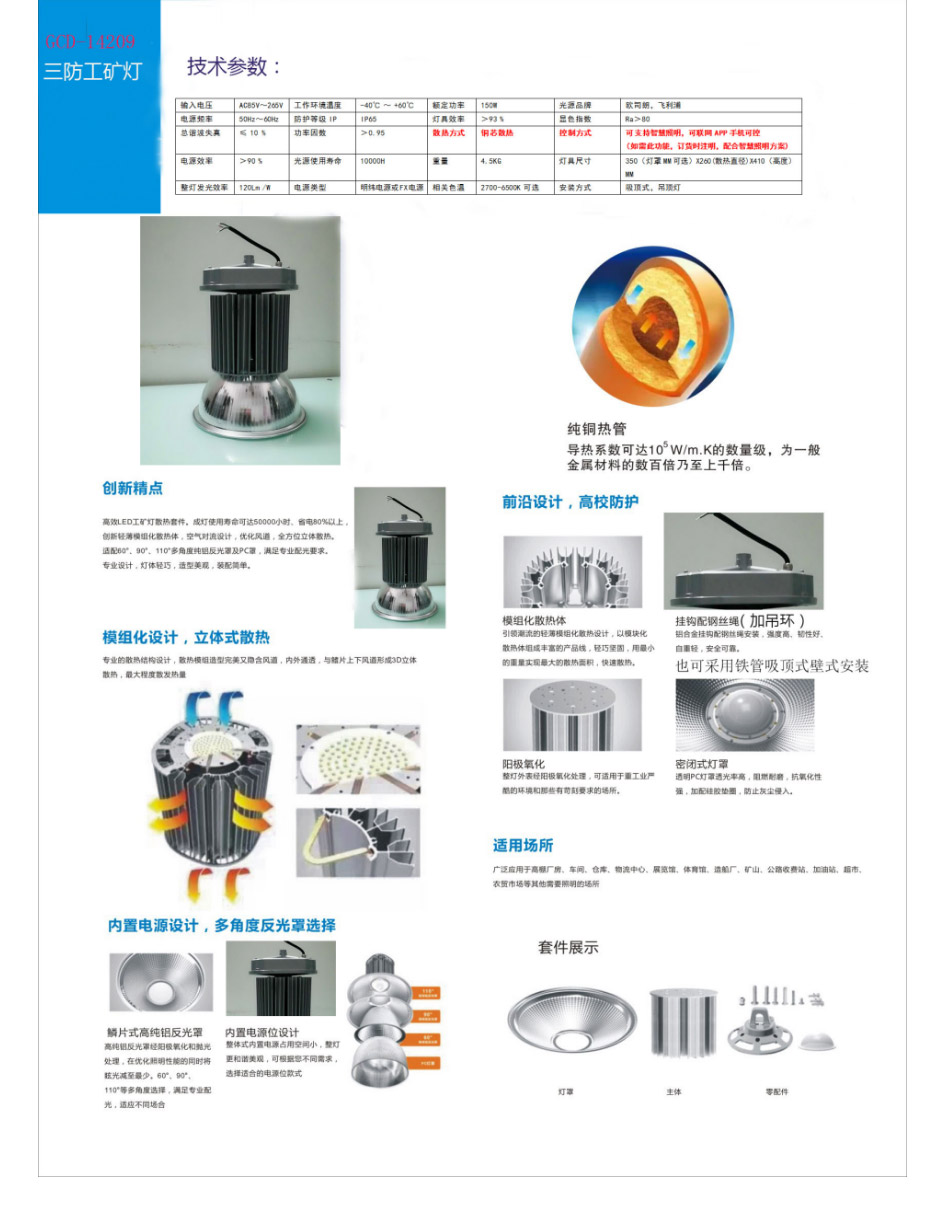

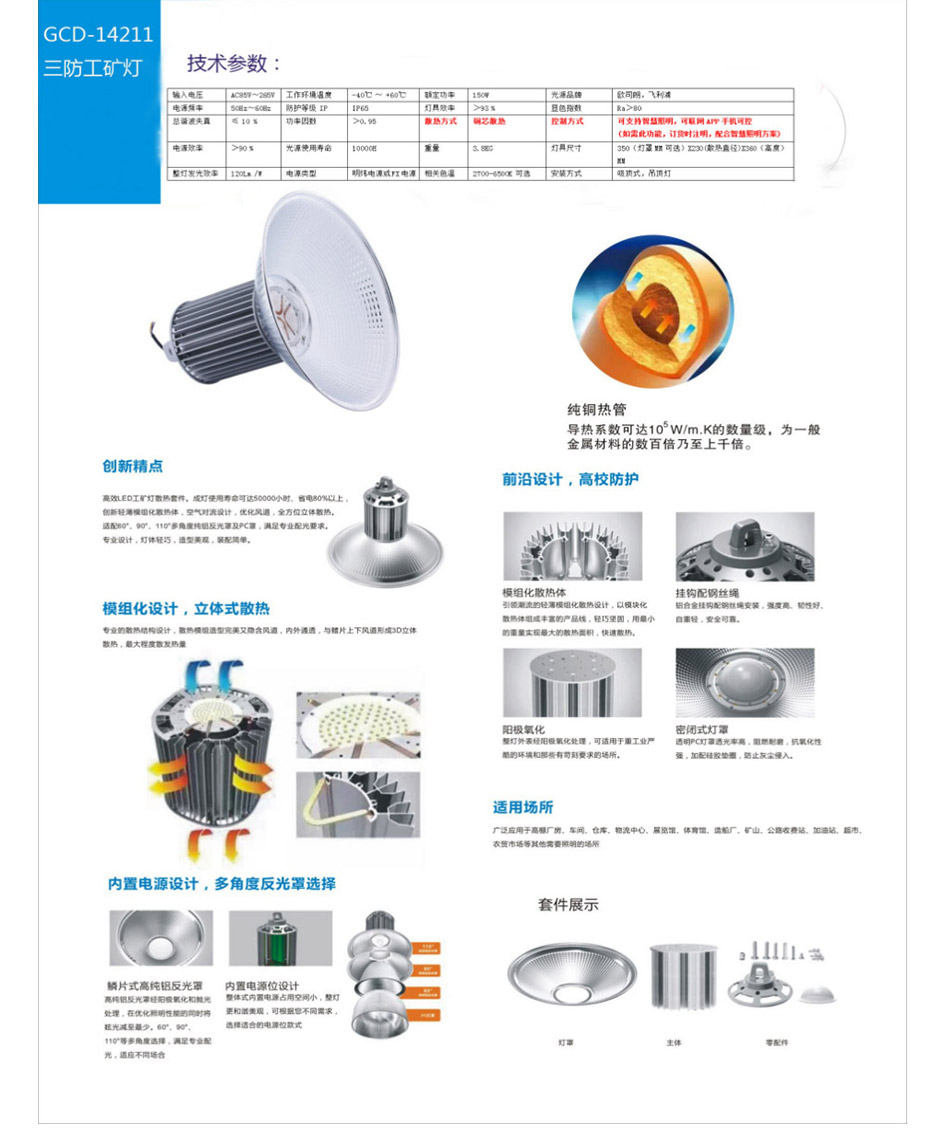

GCD-14211三防工礦燈可支持智慧照明，可聯網 APP手機可控(如需此功能，訂貨時注明，配合智慧照明方案)
GCD-14209三防工礦燈可支持智慧照明，可聯網 APP手機可控(如需此功能，訂貨時注明，配合智慧照明方案)
5. 智慧照明方案介紹
1、項目分析主要是為了實現單燈（成本會增加很多）或是一個區域控制的目標（可一條線路控制N個燈，可在原有線路上改造）。實現對燈具的管控、分區域管控、分時段管控。單燈控制可以使路燈照明的管理更加的方便、靈活。
2、設備組成：智能照明控制系統 主要由主站管理軟件、集中控制器和PLC單燈控器等三部分組成。
3、通信方式說明：
1） PLC單燈控制器->PLC集中控制器：電力線通道；（此種與PLC集中控制器可同時用，采用這種方式成本會更高，工程量大，不建議做單燈全控制）
2） PLC集中控制器->管理中心（服務器）：網線通道（包括光纖）或者GPRS；
3） 管理中心（服務器）->用戶：Internet網絡；
4、系統主要功能
1）實現多種控制模式：手動模式、自動模式（分時控制和分區控制），可以滿足用戶任何情況下按照需求自動開啟和調節燈具亮度。
手動模式：當出現緊急情況時，可遠程調控每一盞燈具亮度（單燈可控可有調光功能），或區域可控不帶調光功能。管理人員可根據當時的作業情況。通過管理中心設定相對應的亮度，一鍵下發場景設置，實現對區域照明設備的自由控制。
自動模式：安裝在每條線路上的控制器，可以對燈具進行單獨的操作。對燈具可以設定相應的時間表，使得燈具可以按照時間表自動調節燈具的亮度與開關。
2）監控方式多樣
管理人員可以通過遠程、實時、預設等模式控制各段中任何一盞單燈的開啟、關閉、調光及燈具功率、電壓、電流、功率因數和燈具狀態查詢等多種功能，實時了解燈具運行狀態。
3）電腦手機APP可連網。
在手機或電腦上可以直觀體現路燈的具體位置，故障情況和亮燈等信息。
5、系統特點
系統具有燈具故障自動上報功能，大幅減少了日常巡檢以及維護費用的投入。
成本較高，投入大。
四 照明方案確定與方案可行性分析：
1. 不記初心照明方案達成之目的
通過方案分析優化,從照明設計,燈具光源選擇的源頭入手,杜絕民用產品在工業廠房內被采用,從而達到燈具布置,燈具組合合理,首期投入得到有效控制,運行成本低,后期維護成本低的多重目的,滿足生產工藝和國家照明標準的要求。
A、改善現場照明現狀，為崗位點檢提供便利的照明環境；
B、改善之前頻繁更換燈泡的繁瑣工作程序；
C、降低電耗，響應國家，公司節能降耗的號召。

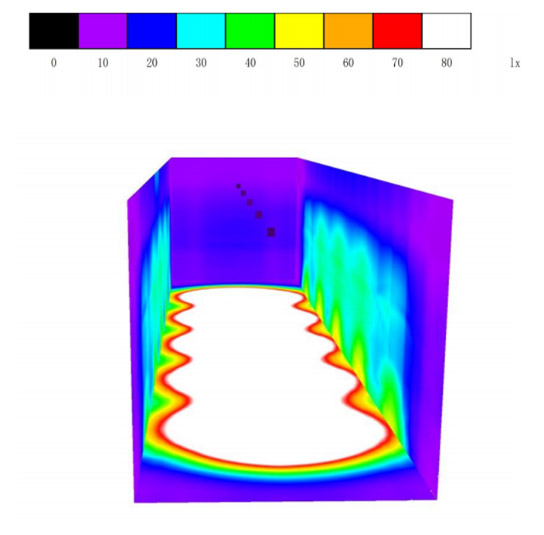

2 光效對比
|
|
原照度設計 |
新方案 深圳歐迪1節能照明 |
新方案 深圳歐迪2節能照明+智慧照明 |
|
|
LM |
LM |
LM |
|
廠房與照度 |
＞50 |
平均照明大于80 |
平均照明大于80 |
可見平均照度大于80
3. 方案確定：
方案一：只做節能照明按原有燈具400W替換成150W華普LED燈，按一比一對換
方案二：做節能照明+智慧照明 原有燈具400W替換成150W華普LED燈，按一比一對換，這個可調光或調整照明時間，時時可控，可提前發現各種風險。
4. 方案能耗與經濟效益對比
|
項目 |
照明現況 金鹵燈 |
方案一:深圳歐迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工礦燈 節能照明 |
方案二：深圳歐迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工礦燈 節能照明+智慧照明 |
|
裝燈數量臺 |
294 |
294 |
294 |
|
單燈功率KW |
0.4 |
0.15 |
0.15 |
|
總功率KW |
117.6 |
44.1 |
44.1 |
|
單燈光通量LM/W |
40 |
120 |
120 |
|
整燈光通量LM |
16000 |
18000 |
18000 |
|
環境平均照度LM |
50 |
80 |
80 |
|
控制方式 |
傳統控制 |
傳統控制 |
智能手機APP+電腦+應用程序設計好 |
|
單日亮燈時間H |
12 |
12 |
10 |
|
單日能耗KW |
1411.2 |
529.2 |
441 |
|
一年能耗KW |
515088 |
193158 |
160965 |
|
5年能耗(約KW) |
2575440 |
965790 |
804825 |
|
5年電費元 (按0.5KW/元算) |
1287720 |
482895 |
402412.5 |
|
對比現況五年內節耗(約KW) |
0 |
1609650 |
1770615 |
|
對比現況五年內省電費（元） |
0 |
804825 |
885307.5 |
|
首次投入資金 |
高 |
低 |
最高 |
|
安裝調試時間 |
中 |
短 |
長 |
|
安裝費用成本 |
低 |
低 |
高（盡量在原有的線路上更改，但需要從新布線與調式） |
|
五年內客戶對產品滿意度 |
低 |
高 |
高或低 |
|
5年內電器件消耗成本 |
極大，難以統計 |
無費用 |
專業類燈具,維護量極小，但軟件智慧照明系統需要消耗 |
|
5年人力資源消耗成本 |
極大，難以統計 |
無費用 |
需要專人維護與看管系統 |
|
工作中熄燈事故 |
無 |
無 |
工業用電，信號與電壓不穩定，對控制靈活度有影響，有無故，熄燈風險。 |
|
事故風險 |
光通量低，工人易，風險極底 |
光通量高，風險極底 |
減少照明時間，或調光時調下燈具的照度，在工業中，照度低，會有安全風險 |
5. 安全穩定 性能對比分析
|
類別/性能 |
照明現況 金鹵燈 |
方案一:深圳歐迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工礦燈 節能照明 |
方案二：深圳歐迪ODFE. ODFE.SY-S150.1, ODFE.SY-S150.2三防工礦燈 節能照明+智慧照明 |
|
防水防塵 |
密封不嚴,不防水,防塵,無防護等級 |
防護等級:IP66,防水防塵可靠,外殼永不生銹、永不腐蝕 |
防護等級:IP66,防水防塵可靠,外殼永不生銹、永不腐蝕 |
|
強風防震性 |
抗震性差,無防震措施. |
LED燈具無燈芯，輕便，慣性少，有良好的抗震性 |
LED燈具無燈芯，有良好的抗震性 |
|
燈具壽命 |
光源對線路電壓偏差無修正和補償，對點亮燈泡沖擊大，燈泡冷啟動時電流較高，不能調節燈泡的亮度，不能克服交流電正弦波的影響實際壽命,經常更換燈泡 |
燈泡平均使用壽命10000小時,維護量較小. |
燈泡平均使用壽命10000小時,維護量較小. |
|
照度要求 |
可能現場照度不合理 |
滿足國內標準 |
滿足國內標準 |
|
安全 |
燈具220V電壓,外殼有觸電風險 |
I類燈具, 輸入220V通過驅動電源馬上傳化為低壓工作，更安全。 |
I類燈具, 輸入220V通過驅動電源馬上傳化為低壓工作，更安全。
當照度不均，或知慧照明或熄燈，智慧照明第一時間發現，更安全。 |
|
健康 |
燈光照度不足,產生視覺疲勞,導致精神不佳. |
顯色性好，照度合理，充足的亮度和燈光均勻度,工人感到身心愉悅,可保持較長工作積極性。 |
顯色性好，照度合理，充足的亮度和燈光均勻度,工人感到身心愉悅,可保持較長工作積極性。 |
五 結論與建議：
根據QHSE的要求和工業企業照明設計標準相關規定， 結合公司對治金行業照明系統的相關經驗,參照國家相關標準對原照明系統方案統給予優化以達到以下目的。
|
類別/性能 |
照明現況 金鹵燈 |
方案一:深圳歐迪ODFE.SY-S150.三防工礦燈 節能照明 |
方案二：深圳歐迪ODFE. ODFE.SY-S150三防工礦燈 節能照明+智慧照明 |
|
控制方式選進性 |
傳統控制（良） |
傳統控制（良） |
智能手機APP+電腦+應用程序設計好（優） |
|
照度對比LM |
50（差） |
80（優） |
80(優）如要調光或分斷不亮時照度會相對降低80LM不穩定 |
|
對比現況五年內節耗(約KW) |
0（差） |
1609650（良） |
1770615（優） |
|
對比現況五年內省電費（元） |
0（差） |
804825（良） |
885307.5（優） |
|
首次投入資金 |
高（優） |
低（優） |
最高（良） |
|
安裝調試時間 |
中（優） |
短（優） |
長（良） |
|
安裝費用成本 |
低（優） |
低（優） |
高（盡量在原有的線路上更改，但需要從新布線與調式）（良） |
|
五年內客戶對產品滿意度 |
低（差） |
高（優） |
高（優） |
|
5年內電器件消耗成本 |
極大，難以統計（差） |
無費用（良） |
平臺管理，無費用，反饋快（優） |
|
5年人力資源消耗成本 |
極大，難以統計（差） |
無費用（良） |
平臺管理，無費用，反饋快（優） |
|
工作中熄燈事故 |
無（優） |
無（熄燈時不能馬上發現）（良） |
工業用電，信號與電壓不穩定，智慧照明時時可控，電壓電流全程可控，無熄燈風險，一有熄燈，可馬上發現。（優） |
|
事故風險與穩定性 |
光通量低，工人易，風險極底（良） |
光通量高，風險底（良） |
光通量高，無風險，智慧照明安全穩定（優） |
|
優 良 差得票 |
優4票 良2票 差6票 |
優5 良6票 差0票 |
優9 良3票 差0票 |
|
方案排名 |
3 |
2 |
1 |
建議客戶選用方案一深圳歐迪 節能照明+智慧照明。
智慧照明在現在的科技環境下，工業用電，信號與電壓不穩定，智慧照明時時可控，電壓電流全程可控，無熄燈風險，一有熄燈，可馬上發現，可修正偏差，讓生產風險更低，更節能，更智慧。
對比現況五年內節約能耗 約1770615KW，對比現況五年內省電費885307.5元，節能人力與維護消耗無數。
1 使照明系統能滿足現場工作需要,降低維護費用高,改造后降低運行成本。
2 改造后照明系統能充分保障安生生產,達到提高工作效率,改善工作環境,高效節能的目的。
六 售后服務
1、技術指導服務 ：燈具的安裝、調試等技術指導服務；
2、培訓服務 ：貴單位使用我司燈具后，我公司技術人員對用戶相關部門人員進行技術培訓，保證燈具的正常使用并延長壽命。
3、 定期走訪服務：供方服務工程師進行回訪服務一次，并對使用燈具區域進行巡回檢查一遍。
4. 限時服務
供方服務工程師在接到需方要求服務的電話或信息后，24小時之內上門服務，特殊情況不超過48小時。法定節假日不超過72小時。
5. 服務承諾
供方產品LED燈具保用5年，終身維護。在產品保用期內出現任何質量問題，免收維護及更換零部件費用，確保產品正常使用。
